Maskinparken

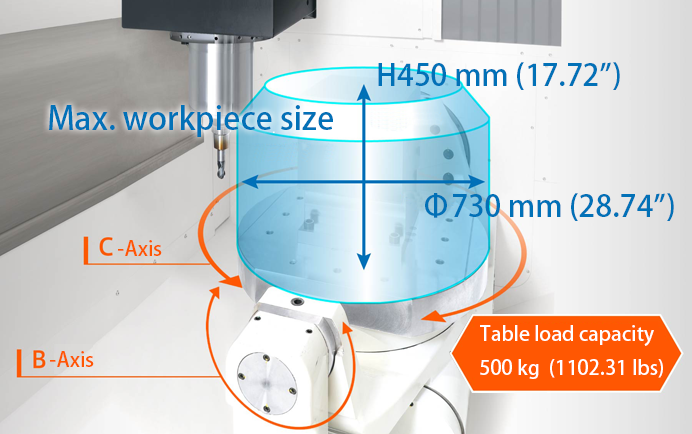

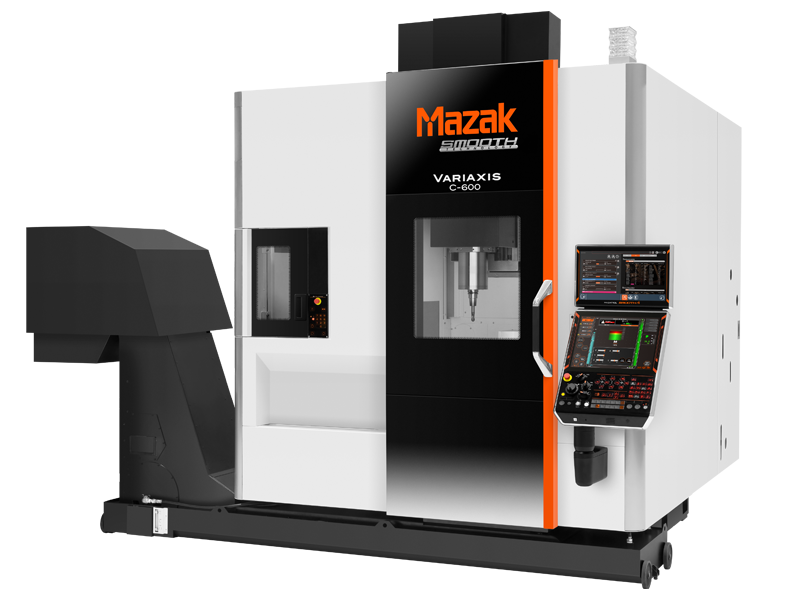

Vår senaste maskin en VARIAXIS C-600 simultana 5-axliga vertikala bearbetningscentret.  Verktygslagringskapacitet  90 verktyg   Anpassad för hög hastighet och högt vridmoment, för att producera ett brett utbud av delar från stål och icke-järnmetaller.  inklusive aluminium, rostfritt stål, nickel och titan

Maskinen har integrerat Renishaw mjukvara och mätprob, för att kunna mäta 5-axligt direkt i maskinen under bearbetnings processen

Vi har även beställt den fullt förberedd för robot, vi räknar med att installera robot betjäning inom det närmsta året.

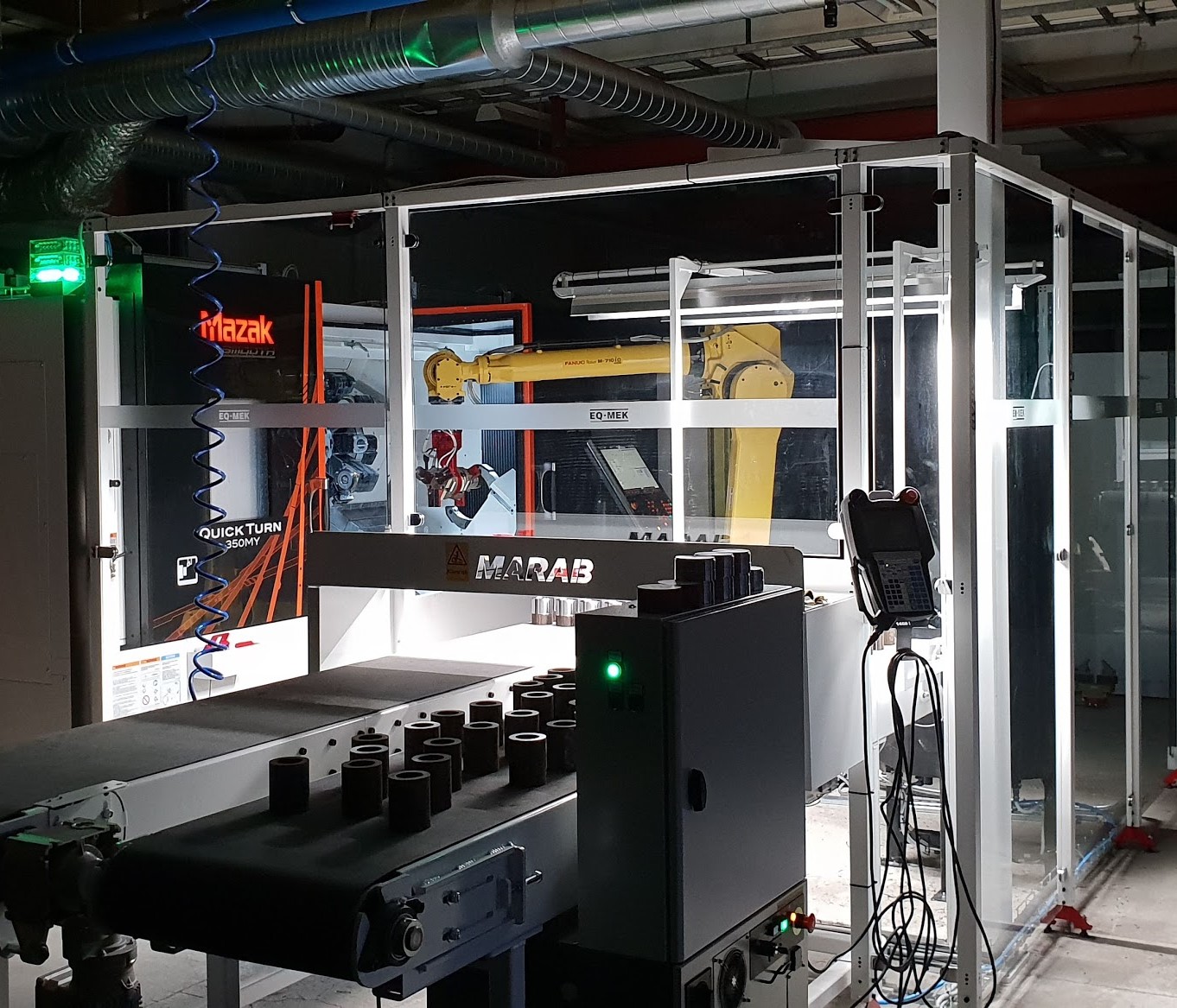

Robotcell Mazak Quick-Turn 350MY kommer med två meters svarvlängd. Den står i en robotcell med en 45 kg Fanuc-robot. Robotcellen är anpassad för att köra kuts från bana men har även ett palettsystem för att köra rör och stänger. Det innebär att vi kan vara mycket flexibla i vår tillverkning.

• Chuckstorlek 12"
• Arbetslängd 2 000 mm
• Max diameter 450 mm.
• Stödlager  Ø 65 - 235 mm
• Max vikt detalj för robotkörning 30kg

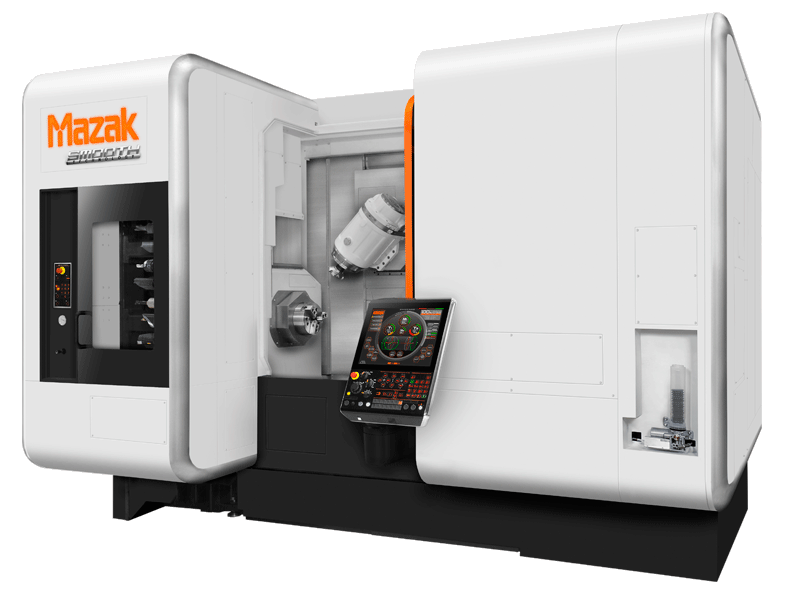

Integrexen är vår mest komplexa maskin och den har fem axlar. Det är en svarv med spindel och en frässpindel (B-axel) som kan vinklas 240 grader. Här kan vi göra oerhört komplexa former. Framför allt kan vi göra de flesta detaljerna färdiga i en uppspänning, Det innebär att precisionen ökar samt att detaljer kan tillverkas till en lägre kostnad för kunden.

• Chuckstorlek 8"
• Huvudspindel 5 000 RPM
• SUB spindel 5 000 RPM
• Frässpindel 12 000 RPM
• Arbetslängd 1 000 mm
• Max diameter 500 mm

Med den här maskinen kör vi större serier med stångmagasin. Den är utrustad med SUB spindel, Y-axel samt detaljfångare och utmatningsbana, allt för att den ska kunna jobba självständigt under längre perioder.

• Max svarvdiameter 300 mm
• Max svarvlängd 510 mm
• Huvudspindel maxvarvtal 6 000 RPM
• Stångkapacitet 65 mm chuck 175 mm
• SUB spindel maxvarvtal 6 000 RPM
• Stångkapacitet 35 mm chuck 135 mm
• Revolver 12 stationer med 24 lägen
• Drivna verktyg 6 000 RPM

VTC 800/30SR är en 4-axlig fräs som tillgodoser behoven för dagens utmanande och varierade utbud av tillverkningsapplikationer där prestanda, flexibilitet och precision är viktigt

• X-axel 3 000 mm
• Y-axel 800mm
• Z-axel 720 mm
• B-axel 220 grader
• Frässpindel 18 000 RPM

VTC 800/20SR är i grunden samma maskin som VTC 800/30 men X-axeln har bara 2 000 mm bearbetningslängd.

• X-axel 2 000 mm
• Y-axel 800 mm
• Z-axel 720 mm
• B-axel 220 grader
• Frässpindel 18 000 RPM

• Max svarvdiameter 380 mm
• Max svarvlängd 510 mm
• Spindel maxvarvtal 4000 RPM
• Stångkapacitet 65 mm chuck 175 mm
• Revolver 12 stationer
• Drivna verktyg 6 000 RPM

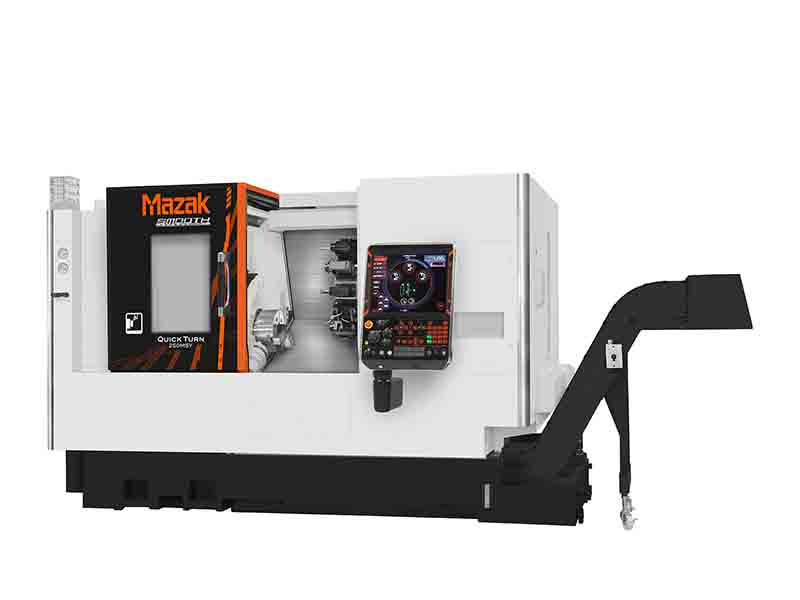

Quick Turn 250MY är en svarv  med drivna verktyg samt Y-axel. Här klarar vi av att göra de flesta svarvade bitar med frästa ytor och borrade hål från flera håll.

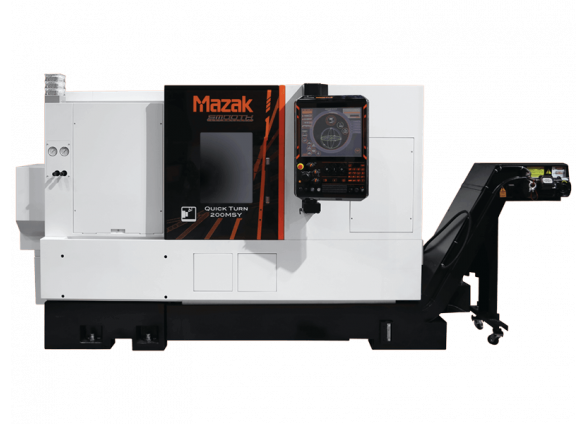

Quick Turn 200MY har en lite mindre svarvdiameter än 250My.

• Max svarvdiameter 350 mm
• Max svarvlängd 510 mm
• Spindel maxvarvtal 4 000 RPM
• Stångkapacitet 65 mm chuck 175 mm
• Revolver 12 stationer
• Drivna verktyg 6 000 RPM

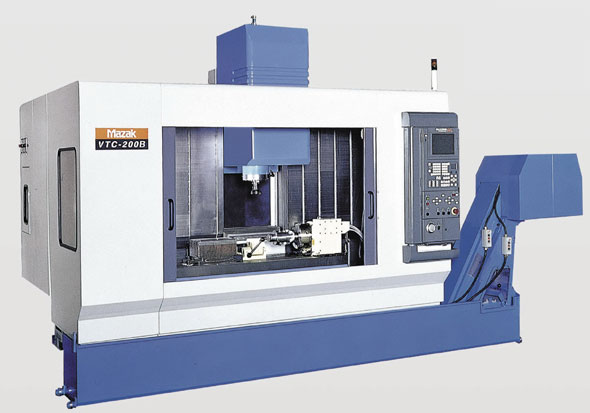

VTC 200B är en 3-axlig fräs med en extra fjärde axel i form av ett roterande KitaGawa-bord. Den här maskinen har på det stor betydelse för vår flexibilitet i tillverkningen. Maskinen hjälper oss aven att spara tid och därmed pengar för kunden.

• X-axel 1 120 mm
• Y-axel 510 mm
• Z-axel 510 mm
• Frässpindel 10 000 RPM

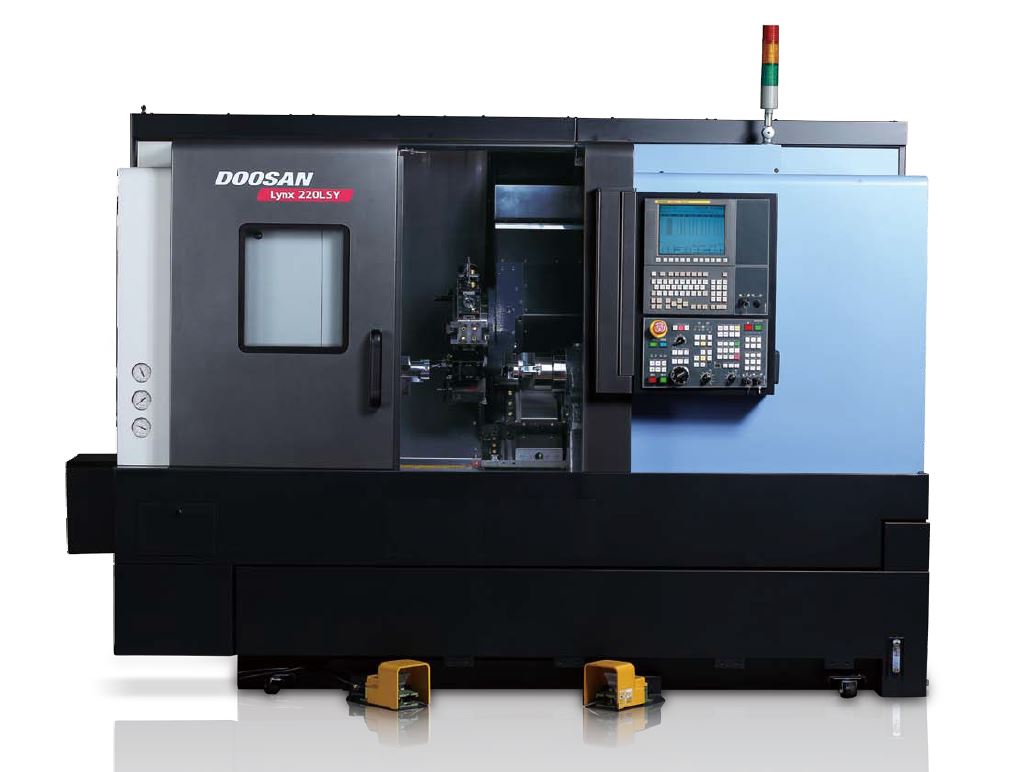

Här kör vi stora serier med stångmagasin, Den är utrustad med hylschuckar, SUB spindel, Y-axel samt detaljfångare och utmatningsbana. En effektiv maskin där vi kan hålla konkurrenskraftiga priser.

• Max svarvdiameter 340 mm
• Max svarvlängd 510 mm
• Huvudspindel maxvarvtal 6000 RPM
• Stångkapacitet 70 mm chuck 175 mm
• Drivna verktyg 6000 RPM

En svarv med drivna verktyg

• Max svarvdiameter 350 mm
• Max svarvlängd 510 mm
• Spindel maxvarvtal 4 000 RPM
• Stångkapacitet 65 mm chuck 175 mm
• Revolver 12 stationer
• Drivna verktyg 6 000 RPM

Impulsen är vår minsta maskin. Den är 3-axlig och används mycket till plastdetaljer men även smådetaljer i aluminium. Maskinen är ett bra komplement och hjälper oss att frigöra kapacitet från de större maskinerna.

• X-axel 600 mm
• Y-axel 350 mm
• Z-axel 280 mm
